Lo esencial antes de montar el conducto de la campana
- El recorrido debe ser corto y lo más recto posible; cada codo y cada metro extra restan caudal y añaden ruido.
- El diámetro ideal suele ser de 150 mm; en muchos modelos, 120 mm es el mínimo aceptable, pero ya penaliza el rendimiento.
- Mejor un tubo liso y rígido que una manguera flexible y corrugada, porque el aire circula con menos resistencia.
- Conviene dejar una ligera pendiente hacia la salida para evitar que la condensación vuelva a la campana.
- La clapeta antirretorno importa: ayuda a que no regresen aire frío, olores ni corrientes molestes cuando la campana está apagada.
- Si no hay salida exterior realista, forzar una mala instalación suele salir peor que plantear recirculación.
Qué revisar antes de abrir el primer agujero
Antes de pensar en codos, abrazaderas o remates, yo compruebo tres cosas: si la campana trabajará en extracción o en recirculación, si existe una salida exterior viable y si el recorrido se puede hacer sin estrangular el paso del aire. Esa decisión marca todo lo demás. Una mala ruta de salida convierte una campana potente en un aparato ruidoso que aspira menos de lo esperado.
También conviene revisar el entorno real de la cocina. Si el conducto va a atravesar un mueble alto, un falso techo o una pared exterior, hay que prever el espacio disponible, la resistencia del soporte y la forma de sellar el paso. Y si la salida toca fachada, patio o una zona comunitaria, yo no la daría por hecha sin comprobar antes las condiciones de la vivienda y de la comunidad.
Hay un detalle de seguridad que no suelo dejar fuera: el conducto de la campana no debe compartir salida con evacuaciones de combustión. En cocina doméstica parece obvio, pero cuando hay reformas parciales a veces se intenta aprovechar un hueco que no corresponde. Eso puede dar problemas de olores, retorno de gases o simplemente un rendimiento muy pobre. Con ese mapa mental ya tiene sentido elegir el tubo adecuado.
Qué tubo conviene en una cocina doméstica
Si tuviera que resumirlo en una idea práctica, diría esto: el mejor tubo es el que ofrece menos resistencia al aire. Por eso los conductos rígidos y lisos suelen funcionar mejor que los flexibles corrugados. Los manuales de instalación de varios fabricantes coinciden en lo mismo: cuanto más corto, recto y amplio sea el conducto, mejor trabaja la campana y menos ruido genera.
| Tipo de conducto | Cuándo lo usaría | Ventajas | Límites reales |
|---|---|---|---|
| Redondo rígido | Cuando hay espacio suficiente y se quiere el mejor rendimiento | Menor pérdida de carga, menos ruido, mejor evacuación | Exige más previsión de obra y menos improvisación |
| Plano o rectangular | Cuando el hueco del mueble o del falso techo es limitado | Se integra mejor en espacios reducidos | Hay que mantener la sección equivalente en todo el recorrido |
| Flexible corrugado | Solo como recurso corto y puntual, si no hay otra opción | Facilita remates y pequeñas correcciones | Más turbulencia, más ruido y peor rendimiento |
En una cocina doméstica yo priorizaría siempre un diámetro de 150 mm si el modelo lo admite. Como mínimo, algunos equipos permiten 120 mm, pero ya se nota la penalización en aspiración y sonido. Para hacerse una idea rápida: un tubo redondo de 150 mm ofrece una sección aproximada de 177 cm², mientras que uno de 120 mm baja a unos 113 cm². Esa diferencia no es teórica; se traduce en más resistencia para el aire.
Si el conducto es plano, no basta con que “quepa”. La sección debe equivaler a la del tubo redondo recomendado y conviene evitar cambios bruscos de dirección. Yo prefiero un montaje algo más sencillo pero coherente que una solución compacta que ahogue el caudal. Con eso claro, ya se entiende por qué el montaje debe hacerse con método y no por puro encaje de piezas.
Cómo montar el conducto paso a paso
La instalación sale mejor cuando se hace en orden. Primero diseño la ruta, luego fijo los tramos y al final sella y pruebo. Saltarse pasos suele acabar en vibraciones, fugas o en un tubo que “funciona” pero no bien del todo.
-
Marca el recorrido más corto posible.
Yo dibujo mentalmente la salida desde la campana hasta el exterior antes de tocar la pared. Si hay una alternativa más recta aunque requiera un remate menos bonito, normalmente me quedo con la más recta. La estética se puede resolver; la pérdida de caudal, no tanto.
-
Comprueba que la campana y el tramo inicial queden alineados.
El primer tramo es el más delicado, porque cualquier desviación ahí se arrastra a todo el sistema. Si el conducto sale forzado hacia un lado, las juntas sufren más y aparecen vibraciones. Un nivel y una medición seria ahorran muchos problemas.
-
Evita codos cerrados y, si puedes, reduce su número.
Una curva suave siempre es mejor que un ángulo brusco. Los codos de 90° no son ideales; si no hay alternativa, yo los limitaría al mínimo y buscaría un trazado amplio. Cada giro añade resistencia, y la campana lo nota enseguida en ruido y capacidad de extracción.
-
Respeta la pendiente hacia la salida.
Me gusta dejar una ligera inclinación, del orden de 1° hacia el exterior, para que la condensación no vuelva al aparato. Es un detalle pequeño, pero ayuda mucho en cocinas donde se cocina a menudo o donde el conducto pasa por zonas frías.
-
Sella bien las uniones.
Las juntas flojas dejan escapar aire y grasa, y además meten ruido. Yo prefiero cinta de aluminio y abrazaderas bien ajustadas; resisten mejor el calor y envejecen mejor que soluciones improvisadas. Si el sistema admite manguitos o juntas específicas, mejor todavía.
-
Instala una clapeta antirretorno.
Esta pieza evita que el aire exterior entre cuando la campana está parada. No es un accesorio decorativo: reduce corrientes, olores de retorno y pérdidas de calor. En una vivienda bien sellada se nota mucho más de lo que parece.
Cuando termino, hago una prueba sencilla: enciendo la campana, acerco un papel fino o observo el comportamiento del vapor de una olla y verifico que no haya fugas en las uniones. No busco una perfección de laboratorio; busco señales claras de que el aire sale por donde debe. Si algo vibra, silba o retrocede, el problema casi siempre está en la ruta o en el sellado, no en la campana.
Los fallos que más penalizan el rendimiento
En este tipo de obra los errores repetidos son bastante previsibles. Lo peor es que muchos no se notan el primer día; aparecen cuando la cocina ya está montada, y entonces corregirlos cuesta más.
- Reducir el diámetro sin necesidad. Pasar de 150 mm a 125 mm o 110 mm puede parecer un compromiso pequeño, pero en la práctica estrangula el sistema.
- Usar un tubo flexible largo y corrugado. Es cómodo de instalar, sí, pero castiga la aspiración y mete ruido por turbulencia.
- Acumular codos o curvas cerradas. Cada giro aumenta la pérdida de carga, es decir, la resistencia que encuentra el aire al desplazarse.
- Dejar fugas en las uniones. Uniones mal selladas hacen que parte del caudal se pierda antes de salir al exterior.

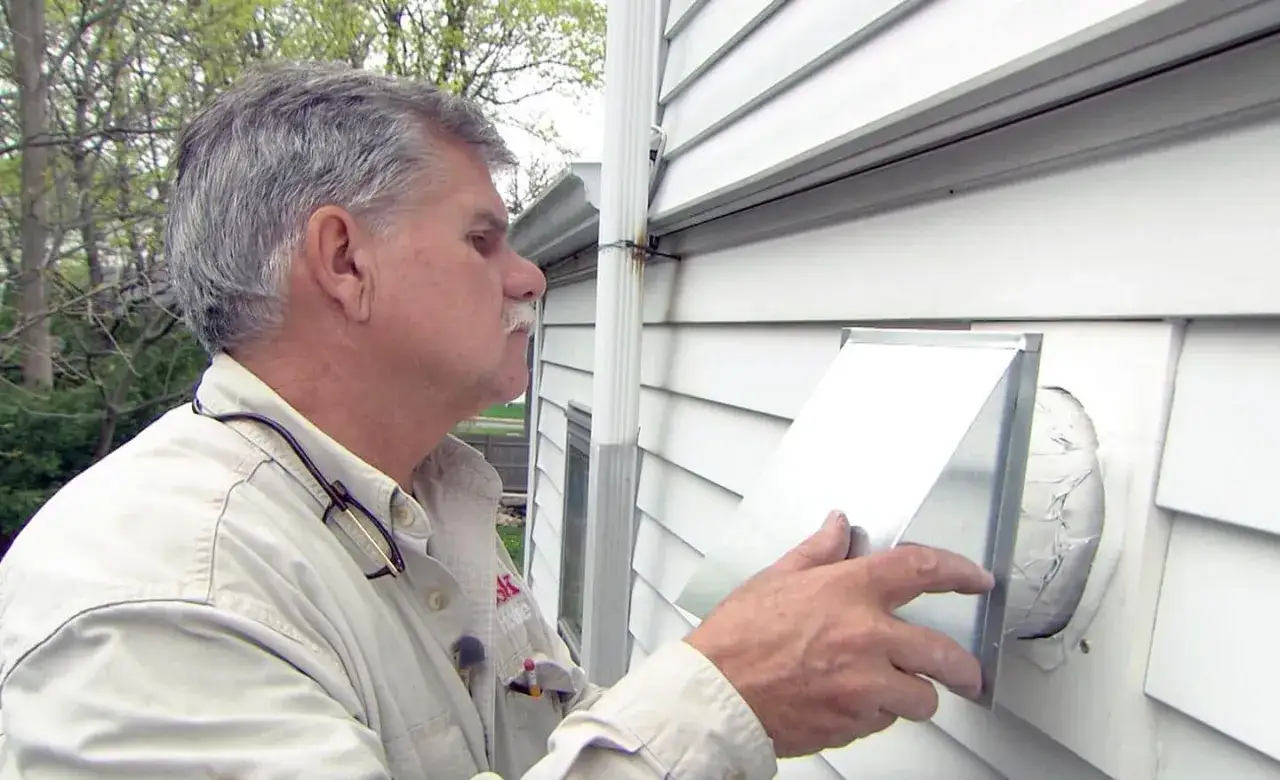

- Terminar en una rejilla demasiado estrecha o sucia. A veces el problema no está en la campana, sino en el remate exterior.
- Ignorar la condensación. Si el conducto pasa por zonas frías sin previsión, pueden aparecer gotas, goteos y suciedad acumulada.
Yo insisto mucho en este punto porque es donde más se nota la diferencia entre una instalación “que cumple” y una que realmente funciona bien. Si el aire sale con dificultad, la campana necesita más potencia para hacer el mismo trabajo, aumenta el ruido y se acorta la sensación de confort en la cocina. Y si no puedes cumplir esas condiciones, entonces merece la pena plantearse otra solución.
Cuándo conviene plantear recirculación o llamar a un profesional
No siempre tiene sentido empeñarse en sacar un conducto al exterior. Si la obra obliga a dar demasiadas vueltas, si no existe un paso razonable por fachada o si el recorrido obliga a reducir demasiado la sección, yo me plantearía seriamente la recirculación. En ese modo la campana aspira, filtra la grasa y los olores, y devuelve el aire a la cocina; no sustituye una buena extracción, pero evita una mala salida exterior que acaba funcionando peor de lo esperado.
También llamaría a un profesional cuando haya que perforar un cerramiento complejo, atravesar un techo con instalación eléctrica, resolver una salida en comunidad o ajustar el sistema a una campana de gama alta que exige condiciones muy concretas. En esas situaciones, el coste de una mala decisión supera con facilidad el de una instalación bien resuelta desde el principio. Yo, al menos, prefiero asumirlo así: cuando la ruta está clara, la cocina gana; cuando se fuerza, casi siempre pierde.
En cocinas pequeñas o con muebles ya montados, una buena solución no es la más espectacular, sino la que deja el menor conflicto posible entre espacio, caudal y ruido. Si la salida exterior es viable, perfecto; si no lo es, recirculación bien diseñada antes que una chimenea improvisada que solo complica la reforma.Lo que yo dejaría revisado después del montaje
Una vez instalado el conducto, yo no daría la obra por cerrada sin revisar tres cosas: que la campana aspire con fuerza, que las uniones no vibren y que la salida exterior quede protegida y limpia. Si el tramo pasa por un espacio frío, también me gusta comprobar si conviene añadir aislamiento para reducir condensación y ruido. Ese pequeño extra suele compensar en cocinas muy usadas.
Después, el mantenimiento hace más de lo que parece. Limpiar filtros, revisar la clapeta antirretorno y comprobar que no se acumule grasa en el remate exterior ayuda a conservar el rendimiento durante años. Cuando el conducto está bien resuelto desde el inicio, la campana trabaja más silenciosa, dura más y deja la cocina mucho más agradable cada vez que se cocina.
